QSL von NTSC für Empfang v. „BPM“ – 10 000 khz – Zeitzeichenstation in Shaanxi

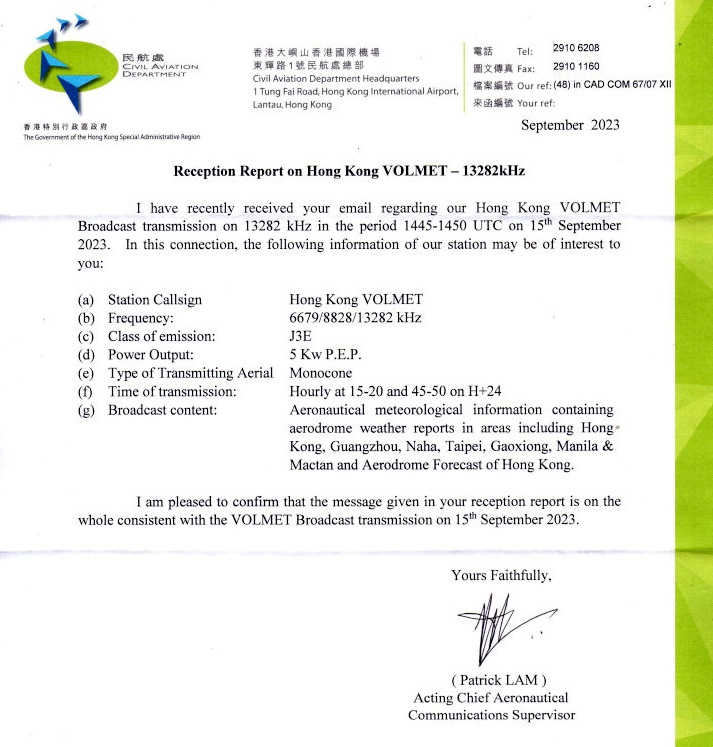

Hongkong VOLMET, 13282 khz
China Tibet Radio, Lhasa – 7385 khz
China
Autor: admin
Bangladesh
Stationssuche
DATENBANK KURZWELLE AOKI/HFCC-Frequenzpläne
Frequenzen in khz (Kilohertz) — Weltzeit = UTC = GMT — Modus/Sprache — Tag: 1 = Montag, usw. — HFCC ist die Frequenzkoordinierungsstelle der Internationalen Fernmeldeunion ITU
Frequenz-Suche einfach mit STRG_F
WEITERE SUCHE – KOMPILIERT VON WANDERLINSE (ONLINE-NUTZUNG)
https://www.shortwaveschedule.com
Frequenzabschnitte
| Bereich | kHz |
| Langwelle | 150-285 |
| Mittelwelle | 525-1605 |
| Kurzwellenbänder: | |
| 120 m | 2300-2495 |
| 90 m | 3200-3400 |
| 75 m | 3900-4000 |
| 60 m | 4750-5060 |
| 49 m | 5900-6200 |
| 41 m | 7200-7350 |
| 31 m | 9400-9900 |
| 25 m | 11600-12100 |
| 22 m | 13570-13870 |
| 19m | 15100-15800 |
| 16 m | 17480-17900 |
| 15 m | 18900-19020 |
| 13 m | 21450-21850 |
| 11 m | 25670-26100 |
Die Längstwellen (bis 30 kHz) > VLF
Längstwellen können auch unter Wasser aufgenommen werden. Deshalb sind die Längstwellen vor allem in der Hand der Marine in Bezug auf die U-Boot-Kommunikation.
Die Langwellen (30 kHz bis 500 kHz) > LW
dienen dem Rund- und Navigationsfunk sowie Zeitzeichen-Stationen. Am Tage breiten sich die Langwellen fast ausschließlich als Bodenwellen aus, so daß man dadurch nur wenige Sender hören kann. In der Nacht dagegen kann die Reichweite durchaus 1000 km betragen.
Die Mittelwellen (500 kHz bis 2 MHz) > MW
Der Frequenzbereich ist in Europa tagsüber quasi tot, nur Bodenwellenausbreitung ist möglich.
Nachts können aber auf der Mittelwelle große Überreichweiten auftreten und das Band ist gut belegt.
Die Grenzwellen (2 Mhz bis 3 Mhz) haben ähnliche Eigenschaften wie die Mittelwelle und nur regionale Bedeutung, meist für See- und Flugfunk-Stationen. Diese befinden sich oft in Küstennähe.
Kurzwellen (3 MHz bis 30 MHz) > KW
Die Raumwellenausbreitung wird für Fernempfang bzw. teils für transkontinentale Übertragung genutzt. Die notwendigen Reflektions-Schichten der Ionosphäre liegen in 70 bis 200 Kilometer Höhe.
Eine große Rolle für den Empfang spielen die Sonnenfleckentätigkeit, die Jahreszeit und die Tageszeit; siehe daher dazu das FUNKWETTER.
Logbuch QSL
L O G B U C H in Q S L – F O R M
Voraussetzung für den Erhalt einer QSL (gleich welcher Form) war und ist ein Anschreiben der Sendestation in Form eines „Empfangsberichtes“ = Reception Report; dieser kann gern via e-Mail übermittelt werden. Jedoch führen viele Fernhörer (DXer) ein LOGBUCH über die getätigten Empfänge — entweder in handschriftlicher Form oder z.B. einer Excel-Liste. Da diese Listen hier den Rahmen sprengen würden (abertausende Einträge), wurde eine sehr abgespeckte Form von unter 1% mit den zugehörigen QSL’s erstellt — und zwar die Staaten enthaltend, die auch aktuell noch auf der Kurzwelle senden oder bis vor kurzem gesendet haben !
Nachstehend sind die weltweit gehörten Sendestandorte notiert und die jeweilige QSL-Bestätigung als Abbildung verlinkt (Karte, Brief, Email, etc). Sortiermerkmal ist das geographische Land. Deutschland wurde exkludiert, siehe unten. — Derzeit sind mit 62 etwa ein Viertel aller existierenden Staaten auf den Kurzwellen aktiv, teils mit Rundfunk, teils mit anderen Diensten wie beispielsweise Funkfernschreiben oder Wetterfax. In den Frequenz-Abschnitten, in denen Rundfunk stattfindet, ist die Volksrepublik China mit 34 Standorten am stärksten vertreten. Zieht man weltweit die 12 Stationen ab, die mit schwachem Signal schwer hörbar sind, verbleiben genau 50 (fünfzig). — In der beliebten Webliste „www.short-wave.info“ sind über 100 Sender gelistet: JEDOCH sind die Hälfte Karteileichen (es kommt bei Klick keine einzige Frequenz oder nur eine, die nicht mehr aktiv ist. — Viele Staaten, die auf Kurzwelle senden, nutzen mehr wie eine Sendestelle – oder mieten Sendezeit bei anderen (Relais) zur internationalen Hörbarkeit. — Auf der Mittelwelle ist die Situation gut, dort sind weltweit immer noch doppelt so viele Staaten aktiv, in Europa (leider nur) vor allem Spanien und Großbritannien sowie Rumänien.— Deutschland hat sich unbegreiflicherweise (bis auf wenige private Kleinst-Sender) vollständig von der MW verabschiedet. Eine Liste der priv. KW-Stationen ist > hier zu finden.
Erfahrene KW-Hörer richten das Augenmerk immer mehr auf Funkamateure und Sonderdienste wie VOLMET. Hier ein Grund: in den meistbenutzten Frequenzen zwischen 1 und 20 000 khz ist die Bandbreite 5 khz – so daß in der Theorie 4000 Sender ausstrahlen können. Aktuell sind es weniger wie 10% und nimmt man nur den echten Rundfunk (Broadcast), sind gut hörbar in Europa 44 bis 50, also circa 1,1 %. Umgekehrt gesagt, sind fast 99% der Frequenzen entweder unbelegt oder mit Diensten, die man mit einem durchschnittlichen Empfänger nicht entziffern kann……. !
A F R I K A
Ägypten Äthiopien Algerien Ascension Botswana Eswatini Madagaskar Mali Sao Tomè & Principe Sudan Tunesien
A S I E N
Bangladesh China,VR. Indien Indonesien Iran Japan Kirgisien Korea-Nord Korea-Süd Kuwait Mongolei Oman Philippinen Russische-Föderation Saudi-Arabien Singapur Sri Lanka Tadschikistan Taiwan Thailand Türkei Usbekistan V.-Arabische-Emirate Vietnam
A M E R I K A
Argentinien Alaska Brasilien Ekuador Guatemala Guyana Kanada Kuba U.S.A.
O Z E A N I E N
Australien Guam Neuseeland Nördl.Marianen Palau
Armenien Bulgarien Dänemark Finnland Frankreich Griechenland Großbritannien Irland Italien Niederlande Österreich Rumänien Spanien Transnistrien Vatikan
Deutsche Dienste
Audio-on-Demand aus dem Web, tägl. deutschsprachige Dienste:
STIMME DER ISLAMISCHEN REPUBLIK IRAN
RUMÄNISCHER RUNDFUNK, BUKAREST
WÖCHENTLICH:
deutsche Text-Nachrichten:
- Australien
- Belgien
- Bulgarien
- Chile
- China, VR.
- Dänemark
- Indonesien
- Iran
- Israel
- Kasachstan
- Korea (Süd)
- Korea, DVR
- Namibia
- Paraguay
- Polen
- Rumänien
- Schweiz
- Taiwan
- Tschechien
- Vatikan
- Vietnam
Deutsche Dienste:
Listing Radio-Kurier
Kollegen
Die besten DX-er weltweit:
Timm M. Breyel , Southeast -Asia
W E I T E R E – D X – P R O J E K T E nachstehend:
Arctic DX (Bjarne Mjelde)
Asiawaves (Alan Davies)
Asociación Española de Radioescucha – AER
BAMLog (Bruce Conti)
Canadian International DX Club
China AM Radio ID Database (Chris Kadlec)
DRM Shortwave Schedules (Chris Mackerell)
DX India (Jose Jacob)
DX South Asia (Jose Jacob)
DX Zone (Guide to DX-related websites)
DXing.info (Mika Mäkeläinen)
Frequency Finder – England, Scotland, Wales and Ireland (Paul Groves)
International Radio Club of America – IRCA
KG4LAC Listening Post (Kraig Krist)
Media Network Vintage Vault (Jonathan Marks)
My DXing – A Historical Archive (G Kock)
Nagoya DXers Circle (includes Shiganori Aoki’s list)
North American Shortwave Association – NASWA
Radio Activity (Alokesh Gupta)
Radio Heritage Foundation (The Co-operative Global Radio Memories Project)
Radio Jay Allen (Jay Allen)
Radio World („The leading news source for broadcast radio professionals“)
RUS-DX (Anatoly Klepov)
Shortwave DX Blog (Free radio logs etc)
Shortwave Radio Audio Archive (Thomas Witherspoon)
World Radio History (David Gleason)
Hörer-Clubs
Da kein Hobby für die breite Bevölkerung, haben sich die „DX-er“ (andere nennen sich SWL = ShortWaveListener = Kurzwellenhörer) in Vereinigungen zusammengeschlossen. Die größte ist die Assoziation Deutscher DXer
Weitere:
Rhein-Main-Radio-Club rmrc.de
Arbeitsgemeinschaft DX agdx.de
WorldWide DX-Club wwdxc.de
British DX-Club, England bdxc
Das sind die bekanntesten neben dem DARC (für Funkamateure). Wer einen kleineren Club sucht, wird wohl durch eine Suchmaschine zum Ziel kommen.
Weltempfänger und Antenne
Um das Kurzwelle-Hören auszuüben, benötigt man ein Radio mit KW-Taste oder einen Weltempfänger. Diese gibt es im Bereich von 10 Euro bis zu 10.000 Euro — insoweit ist das Hobby eines für Jedermann, da man mit Kleingeld damit beginnen kann. Hat man „Blut geleckt“ und will dabei bleiben, kann man sich an die nächste Preisklasse von Weltempfängern wagen. Und will man das Hobby mal beenden, gibt es auf ebay dankbare Käufer für gebrauchte Geräte.
Eine tolle Übersicht über die gängigen Weltempfänger hat unser Kollege Fernando erstellt: Fenu-Radio
Ich selbst höre derzeit mit einem semiprofessionellen Militär-Empfänger Marke RFT, siehe die nachstehende Abbildung (das untere Gerät), oben darüber ein Oldie-Receiver YAESU FRG-7.
Zum Empfänger gehört selbstverständlich eine Antenne, entweder „indoor“ in der Wohnung, zum Beispiel am Fenster — oder „outdoor“ draußen im Freien über eine Zuleitung. Auch da gibt es von einem 5-Meter-Draht beliebiger Beschaffenheit bis zu teuren abstimmbaren Loop-Antennen alles für JEDEN Geldbeutel von 1 Euro bis 1.000 Euro. Meine Empfehlung ist eine (für ca. 50 – 80 Euro) günstige Antenne: MLA_30+
Es gibt Antennen, die im Radio schon eingebaut sind (Ferritantennen, Teleskopantennen). Gerne habe ich Antennen, die neben dem Radio stehen und über ein Antennenkabel angeschlossen werden: Rahmenantenne & Loop-Rundantenne. Und -s.o.- Antennen, die sich im Freien befinden und über eine lange Leitung mit dem Empfänger verbunden werden. Dazu zählen beispielsweise Langdrahtantennen.
Aber um es nochmal zu sagen: ein Stück langen Drahtes, z.B. Lautsprecherkabel, tut es am Anfang auch !

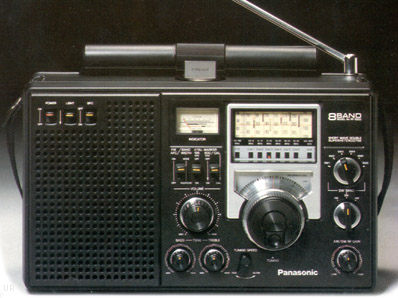

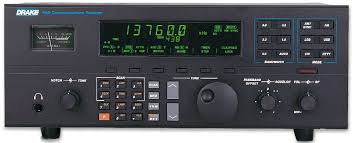

Weitere Empfänger:
oben: Vorstellung des SANGEAN ATS 909-X (Copyright by Funkwelle)
unten: Kurzwelle ist ein Hobby für Jung und Alt ….. Julius zeigt den XHDATA D-808 Weltempfänger
Loop-Antenne Outdoor
QSL-Karte
Die QSL-Karte ist eine schriftliche Bestätigung der Sendestation/des Rundfunksenders, daß dieser zweifelsfrei gehört wurde. Früher erfolgte sie ausschließlich in Postkartengröße, dann auch in abweichenden Formaten und in Brief-Form. Aktuell erfolgt aus Kostengründen oft der Versand via elektronischer Mail, so daß der Hörer selbst den Ausdruck erledigt.
Ich habe im Laufe von 55 Jahren mehrere tausend QSL-Karten gesammelt, und diese Sammelleidenschaft teilen wohl viele Hobbykollegen. Für manche war es sogar der Hauptgrund, das Hobby „Kurze Wellen hören“ über Jahre zu betreiben oder sogar zu intensivieren. Weltweite schriftliche Kontakte in Deutsch, Englisch, Spanisch und anderen Sprachen sind ein eigenes positives Erlebnis.
Voraussetzung für den Erhalt einer QSL (gleich welcher Form) war und ist ein Anschreiben der Sendestation in Form eines „Empfangsberichtes“ = Reception Report.
Für den Empfangsbericht kann man sich standardisierte Formate zulegen oder „frei Hand“ schreiben. Die Form des E-Mail-Anschreibens mag einfacher sein, schreibt man jedoch via des guten alten Briefes, kann man auch eine Beilage hinzufügen (beispielsweise Karte oder Photo, Rückporto, und so weiter).
Es gibt in Wien das von meinem Hobbyfreund Wolf Harranth gegründete Dokumentationsarchiv (QSL Collection) mit einem Bestand von 9 Millionen Stück. Fast jede weltweit ausgegebene QSL ist dort zu finden. Eine Auswahl von 50.000 Exemplaren wurde auch ONLINE gestellt unter dem Link www.bcqsl.org (Broadcast QSLs Online).
Nachstehend 6 Beispiels-QSL:
- Voice of Hope, Libanon 2. Shannon Volmet, Irland 3. Radio WINB, USA 4. RWM, Russland, 5. Radio Delta, 6. Pink Panther Radio
und nachstehend noch ein paar QSL-Höhepunkte des KW_Hobbies:
